首頁 / 產品中心 / 會議錄播系統 / Wistoop會議錄播主機 / WISTOOP NCR-HD1400(4+1)錄播主機簡介
嵌入式常態化錄播NCR-HD1400是4機位錄播設備，它采用性能更加強大全高清圖像處理芯片，打造1080P臻美畫質。硬件接口豐富，同時兼容HDMI、3G/HD-SDI、VGA等國際標準接口。用戶在本地接上鼠標、鍵盤即能夠進行導錄播操作，無需借助任何電腦設備進行IE登錄遠程導播，本地UI界面導播無任何延時。這樣一款高度集成的常態化錄播設備，除了能滿足攝制團隊制作精品課程視頻外，還能滿足老師獨立操作拍攝的需求。
一、產品外觀特性
1）整機外觀

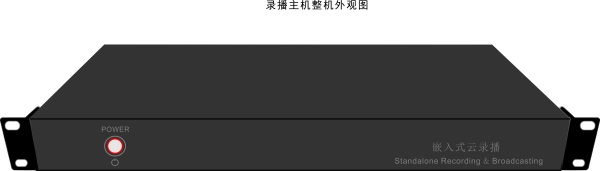

圖1 錄播主機整機外觀
此外觀圖僅供參考，具體請以實物為準。
2）主機尺寸與安裝孔位

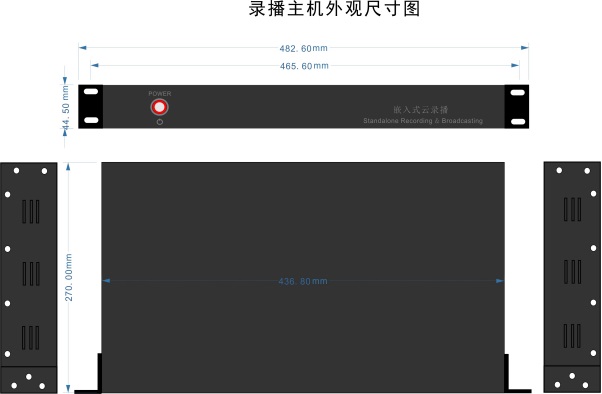

圖2 主機尺寸與按照孔位圖
3）后面板接口定義

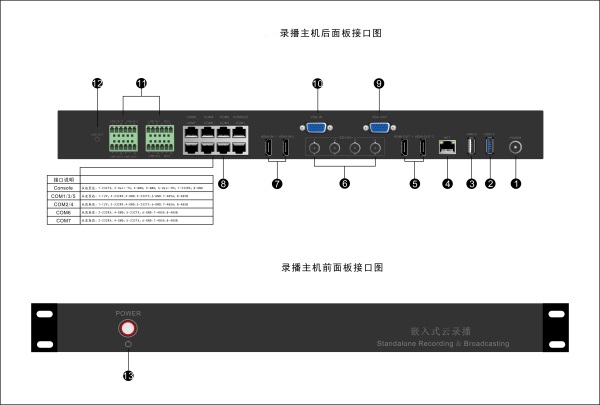

圖3 錄播后面板接口圖
后面板接口定義如下表：
|
序號 |
接口 |
序號 |
接口 |
|
1 |
電源口：DC 12V |
8 |
COM集控口：COM1-COM7等7個串口，可用于單獨接跟蹤主機、攝像機、導播臺、中控等設備，COM1-COM5自帶12V電源輸出，可供外接設備供電，如分析攝像機。 Console：調試接口 |
|
2 |
USB3.0：連接USB外圍設備使用，鼠標、鍵盤、導播臺等，向下兼容接入U(xiǎn)SB2.0設備 |
9 |
VGA OUT：VGA信號輸出，接1920*1080分辨率高清顯示器，輸出導播界面 |
|
3 |
USB2.0：連接USB外圍設備使用，鼠標、鍵盤、導播臺等 |
10 |
VGA-IN:VGA電腦信號輸入 |
|
4 |
NET：千兆以太網接口
|
11 |
音頻輸入和輸出接口：2路MIC-IN，3路LINE-IN，3路LINE-OUT |
|
5 |
HDMI-OUT-1：HDMI信號輸出，接1920*1080分辨率高清顯示器，輸出PGM直播畫面 HDMI-OUT-2：HDMI信號輸出，輸出導播界面 |
12 |
LINE-OUT：3.5mm音頻輸出接口，可接監聽耳機 |
|
6 |
SDI 1 /2 /3 -IN： 3路SDI接口，3G/HD-SDI自適應，每個接口最大支持1080P60輸入 |
13 |
電源開關按鈕，錄播總電開關 |
|
7 |
HDMI-IN-1/2：HDMI信號輸入接口，支持電腦信號或攝像機信號，IN1和IN2不能同時輸入 |
14 |
|
二、主要規格及技術參數
嵌入式常態化錄播NCR-HD1400是4機位錄播設備，它采用性能更加強大全高清圖像處理芯片，打造1080P臻美畫質。硬件接口豐富，同時兼容HDMI、3G/HD-SDI、VGA等國際標準接口。極大的滿足了常態化錄播教室的應用，2路獨立的HDMI信號輸入接口支持1080P60（電腦或HDMI攝像機）圖像輸入，4路SDI接口自適應3G-SDI/HD-SDI信號，每個接口都支持1080P60圖像輸入。 DA-T500共有3路圖像輸出：1路VGA-OUT/2路HDMI-OUT，滿足在不同的顯示器上輸出錄播導播界面和直播界面。用戶在本地接上鼠標、鍵盤即能夠進行導錄播操作，無需借助任何電腦設備進行IE登錄遠程導播，本地UI界面導播無任何延時。這樣一款高度集成的常態化錄播設備，除了能滿足攝制團隊制作精品課程視頻外，還能滿足老師獨立操作拍攝的需求。
三、功能及特點說明
主要特性
? 采用一體化硬件設計（非工控機加裝采集卡方式），易用易維護的全嵌入式系統，結構精簡，集數據采集、數據處理發布、管理于一體；是一臺真正的standalone（可以完全脫離PC）的嵌入式錄播，只需要鼠標鍵盤就可以完成導錄播，錄播主機可直接連接鍵盤、鼠標，無需通過外接電腦，就可實現顯示并進行后臺配置操作，簡單方便，徹底擺脫P(yáng)C。
? 支持多路視頻的畫面無縫切換、疊加、拼接等處理功能。
? 輸入輸出接口：采用多接口設計，支持3G-SDI、HD-SDI、HDMI、VGA等不同視頻信號源的輸入；具有4路SDI接口自適應3G-SDI或HD-SDI高清視頻信號輸入、1路HDMI信號(電腦信號或HDMI攝像機)或1路HDMI/VGA信號獨立輸入。
? 視頻信號輸入支持5路高清 1080P@60（1920*1080）視頻；支持3路高清視頻輸出（VGA和HDMI不同源。VGA-OUT輸出導播界面;HDMI-OUT-1輸出直播界面，HDMI-OUT-2輸出導播界面）。
? 音頻接口支持5路音頻（3路LINE-IN+2路MIC-IN）同時輸入；3路音頻LINE-OUT、1路3.5mm本地耳機監聽LINE-OUT。
? 輸入模式：
?HDMI/VGA/DP：1024*768p@60fps、1280*720p@50/60fps、1920*1080i@60/50fps、1920*1080p@30/25fps、1920*1080p@60/50fps
3G/HD-SDI：1920*1080p@60/50/30/25fps、1920*1080i@60/50fps、1280*720p@60/50/30/25fps
? 編碼格式：標準流媒體文件格式MP4，視頻H.264，音頻AAC、視頻格式支持H.264，最高支持60幀視頻錄制；適合通用播放器或嵌入式網頁播放方式，編碼碼流：50Kbps～40Mbps可調。
? 擴展接口：1個802.3ab 1000Base-T千兆網絡接口；8組RS-232控制接口，7組485接口。
? 內置1TB硬盤，用于節目的長時間錄制,最大支持3TB硬盤， 滿足大量的視頻信息存儲要求；支持遠程交互和管理中心方便快捷的交流；
? 錄制模式支持電影模式、電影加資源模式兩種。電影模式和資源模式可同時工作。錄制電影加資源模式時，資源模式在后臺工作。
? 錄播系統運行資源功耗低，能同時支持2路電影模式錄像+4路資源備份錄像。
? 業內唯一支持雙電影模式導播，雙導模式支持PGM和PGM2同時單流多畫面錄像和推流直播。
? 導播方式支持手動、半自動、全自動模式，三種模式可以任意切換；
? 手動導播模式支持視頻預覽、直播輸出監視、視頻切換、音頻調整、錄制模式切換等功能；支持手動云臺PTZ控制，老師視頻和學生視頻均支持多個預置位設置。
? 資源模式界面、電影模式界面統一；在菜單里勾選需要錄制資源的通道，一鍵開啟電影+資源模式錄像就能同時錄制PGM和資源錄像。
? 手動導播支持本地人工現場導播（錄播主機自帶導播軟件）和網絡遠程導播，集中導播管理軟件可以在中控室完成全校各個教室的導播；遠程導播界面和嵌入式導播界面相似，減少導播人員的學習時間，簡單易用。
? 支持課程信息、字幕、片頭、片尾信息等功能，支持手動和自動字幕機發布字幕，以增強課件感染力。
? 支持云錄播，支持IOS\Android\Windows系統Flash觀看。
? 根據PPT教學內容的字?jǐn)?shù)長短，可人為設定切換時間。并設置具有軟件鎖定控制功能?？梢噪S時鎖定PPT教學畫面按需要時間停留。也可以一鍵解鎖，讓畫面回到老師畫面。
? 支持對話模式，即老師提問時，老師視頻畫面與學生視頻畫面同屏顯示。
? 支持畫中畫模式，老師講解PPT課件時，顯示設備上可同時顯示PPT與老師的畫中畫的畫面。
? 具有通道備份功能，各通道碼流可自定義設置。
? 錄播主機擁有低能耗、散熱快、超靜音，可長時間工作等優勢。
? 支持多達24種切換特效，擦除、覆蓋、淡進淡出等主流切換特效。
? 支持電腦PPT信號自動觸發切換，老師電腦無需安裝任何插件。
? 自定義場景切換策略，列表式切換策略表方便用戶修改。
? 常態化教學，老師和學生都不需佩戴和操作任何設備。
? 支持遠程FTP下載錄像，方便用戶不需要進入現場就能導出和拷貝錄播主機內錄像文件。
? 支持FTP上傳錄像，相應菜單中填入FTP上傳用戶名、密碼和地址，錄像停止后自動上傳錄像到FTP服務器。
? 支持網絡發送命令碼和接受命令碼，跟蹤主機或其他設備可不用接錄播接口，方便快速部署和調測。
? 支持TS組播推流，在局域網內支持更多用戶觀看直播。
? 支持按照課程表編排定時錄像，方便老師快速錄制屬于自己的精品課。
? 支持錄播主機參數配置的導入導出，方便用戶統一維護和升級調試。
四、嵌入式錄播軟件界面圖

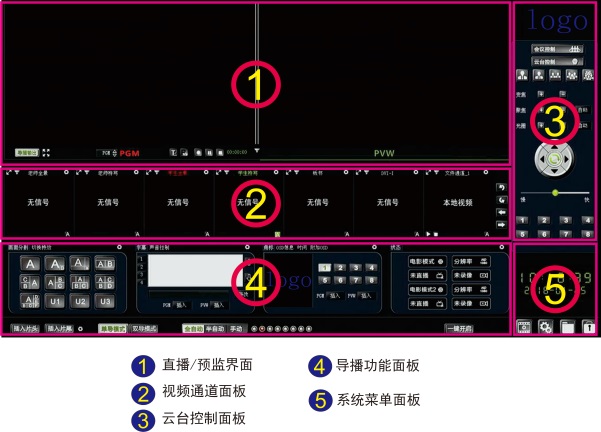

軟件界面模塊介紹：
（1）監視界面：電影模式最終錄制、預監或直播效果界面。（PGM、PGM2、PVW）
（2）視頻通道面板：輸入的視頻通道顯示界面。
（3）云臺控制面板：云臺攝像機手動控制界面。
（4）導播功能面板：切換特效/字幕/角標/OSD信息/導播模式切換等功能界面。
（5）系統菜單面板：進入錄播設置、系統設置、文件管理等二級菜單。
