索尼全無線高清

W-EFP移動節目制作系統3000系列

1．系統描述

為了方便的記錄會議、實驗、課程、電視節目、人物訪談、重大活動、體育賽事等事件情況，我們往往需要使用視音頻錄制系統全程真實記錄事件過程。傳統的電視錄制系統包括轉播車、綜合演播室、移動飛行箱系統和單機拍攝等方式。而這些系統都不能覆蓋所有節目錄制的要求，有的投資巨大，有的只能在室內拍攝，有的系統過于復雜，有的只能用于簡單新聞拍攝。

例如在日常工作中很多單位采用的EFP飛行箱制作系統，它是將多訊道攝像機、現場制作視頻切換臺、現場制作調音臺、視頻記錄播放設備等集成在多個設備箱中，并在節目制作現場搭建起來的視音頻制作系統。其優勢在于可以基本滿足多機位拍攝制作的要求，節目制作專業、圖像質量高，但系統相對非常復雜，需要專業工程師完成系統搭建拆卸、現場連接、調試、操作等技術保障，對操作人員的專業技術性要求也較高。因此，此類系統多為電視臺外出制作綜合性節目使用，一般行業用戶、教育用戶、部隊用戶等，使用起來并不方便、并不適合。

隨著視音頻技術的發展，一種系統簡單、搭建簡單、操作簡單、維護簡單的可移動綜合性制作系統成為廣大用戶的廣泛需求。

 索尼作為全球最大的電影電視節目制作的領導企業，憑借全線專業的設備、先進的技術及全面的系統解決方案，向教育市場推出了高端的全無線高清移動EFP移動制作系統。本系統滿足了廣大用戶對高質量、高便捷性綜合現場節目制作的要求。既可作為精品課錄制系統，也可用于錄制會議、重大活動及體育比賽等。本系統具備高清視頻和專業級音頻，符合國家視頻公開課拍攝制作技術標準，具備高請和標清錄制。上海璽岳電子科技有限公司作為索尼專業攝像產品的代理商，愿與您攜手共贏。官網請至: http://xiazaizhongxin.cn

2.系統設計要求

2.1系統構成：采用索尼專業高清數字?jǐn)z像機、專業數字音頻話筒、高/標清切換臺(帶混音功能)、高清錄像機和高清液晶監視器，設計3個拍攝機位+1路電腦信號+2路模擬音頻信號；

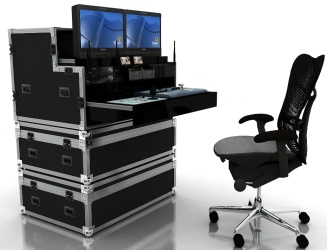

2.2 系統特點：采用全無線EFP飛行箱設計理念。有效地解決了目前EFP飛行箱系統的諸多問題，例如搭建和拆卸復雜、連線眾多及對技術人員要求較高。全無線EFP系統無連線、系統搭建簡單、簡化技術人員的操作調試。

    2.3系統可靠：系統運行具有較高的可靠性，視頻穩定不會出現抖動或突變，音頻清晰不會出現干擾或雜音；

    2.4 系統信號格式

系統能分別工作在高清和標清狀態。高清信號具備1080/50i標準，并能兼?zhèn)錁?biāo)清信號的制作和錄制。

    2.5 課程制作模式

課程制作模式的關注點為不同信號格式，多版課程制作，不同寬高比的節目。本系統是一個綜合性的高清系統，具有多種不同設置，可以對應不同節目所需。

? 高清/標清課程

1） 系統制作能力：可制作一套高清課程或者一套標清課程。

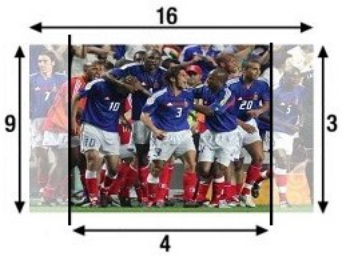

2） 現在高清節目制作尤其需要考慮寬高比的問題，特別是高標清信號混合的情況。高清寬高比為16:9，標清寬高比為4:3，如下圖所示：

3） 實現方式：

A：高清課程――系統處理能力支持高清信號，系統中切換臺可對高清信號進行處理，通過錄制可獲得一版高清課程。

B：標清課程――系統處理能力也支持標清信號，系統中切換臺可對標清信號進行處理，通過錄制可獲得一版標清課程。

3.系統詳細描述

該系統既能滿足教育用戶的需求，也能滿足電視臺用戶對綜合現場節目制作的需求。其主要功能包括：

1. 多機位現場節目制作；

2. 多路視音頻同步處理；

3. 廣播級圖像質量制作；

4. 支持無線視頻信號傳輸處理；

5. 支持無線音頻信號傳輸處理；

6. 支持?jǐn)z像機無線參數設定；

7. 支持?jǐn)z像機遠程無線遙控操作；

8. 支持計算機顯示界面遠程無線傳輸處理；

9. 支持交流、直流供電；

10. 支持方便移動運輸；

3.1 視頻設備描述

3.1.1攝錄一體機 PMW-EX260

? 高圖像質量

    PMW-EX260搭載了最新開發的3片1/3英寸全高清 Exmor CMOS 成像器，每片成像器都具備1920x1080全高清有效像素，實現了高分辨率、高靈敏度、低噪波和寬動態范圍等諸多優異性能。PMW-EX260的靈敏度達到了F10，信噪比高達54dB。在極端的環境下，這些高指標對于專業人員來講極為重要，它可以為攝影師帶來更多的創作表現自由度。

? 光學穩定廣角鏡頭

PMW-EX260的鏡頭是索尼鏡頭技術的代表作。它的焦距是28.8–576mm(35-mm轉換下)，是一款20倍變焦的廣角鏡頭，且具有 SteadyShot? 光學穩定性能。如果需要更廣角，它還可以安裝選購的VCL-HG0872K廣角轉換鏡頭(0.8倍廣角轉換)。變焦、聚焦和光圈都可以使用獨立的控制環進行手動控制，為專業應用帶來極佳的操作便捷性。

? 使用Wi-Fi 適配器實現無線遠程操控功能

為了實現索尼獨創的 XMPilot? 元數據工作流程，PMW-EX260經過專門設計，可對計劃元數據提供支持。在開始拍攝前，用戶先導入所需要的元數據，這種元數據稱為計劃元數據。這樣，就省去了現場輸入元數據的時間和不便。然后這些元數據將伴隨著視音頻素材流暢地進入后期制作和歸檔的環節中。裝上選購的 CBK-WA01 Wi-Fi 適配器，用戶就能使用一些時下流行的手機或平板電腦對攝像機進行無線遠程操控。用戶可以控制的操作包括變焦、聚焦、光圈、白平衡、記錄和停止等。用戶需要在遠離攝像機的位置進行操作時，這一功能非常有用。

? 升降格 (視覺特效)

通過改變幀率，可實現升降格視覺特效。最高可實現720P模式下60fps，或1080P模式下30fps的記錄幀率，獲得慢動作效果。如果將幀率降至1fps，就能實現快動作效果。其他視覺特效還包括

間隔記錄、逐幀記錄和慢快門效果等。

? Picture Profile (圖像風格定制)

Picture Profile功能可讓用戶方便地定制自己喜歡的圖像風格，以滿足特定拍攝環境的特殊要求。而且設置好的圖像風格參數可以很方便的存儲和調用， 無需每次拍攝時都預先調整攝像

機。Picture Profile數據可存儲在SxS?存儲卡中，并在多臺PMWEX260攝像機之間實現共享。

? 片段連續記錄功能

啟動連續記錄功能后，多個片段會被記錄成為一個片段，從而能夠更加方便地將其傳輸?shù)椒蔷€性編輯系統中。

? 可靠、高速的記錄介質

XDCAM系列使用高速穩定的SxS存儲卡作為記錄介質，這是專門為專業視頻制作應用而開發的介質。他們的能夠進行高速數據傳輸，提高后期制作工作流程的效率。SxS存儲卡還能耐受撞擊和震動。而且另外，在緊急情況下，還可以通過合適的介質適配器，來使用數碼市場上常用的介質，如記憶棒、SD卡和XQD卡。

? 4小時連續記錄

如果使用BP-U60電池和兩塊選購的SBS-64G1A（64GB SxS存卡），用戶可連續記錄最長4小時的高清內容。使用大容量的BP-U90電池，連續記錄時間可長達6小時。

? 高質量音頻

PMW-EX260標配兩個XLR（卡儂）音頻接口，用于連接專業話筒，如ECM-MS2/678/674/673，以及無線話筒系統，如UWP-V1/V2。將內置立體聲話筒與外部話筒輸入接口結合使用后，用戶能夠在MPEG HD422 50Mbps模式下，記錄4通道的24比特48kHz高質量音頻。

3.1.2 視音頻切換臺 MCS-8M

1臺多格式小型切換臺MCS-8M，可以兼容處理標清和高清多種格式，還具有3D切換功能，為小型制作提供了一種極為有效的切換臺系統。MCS-8M的機身極為小巧，集主機、視頻切換、控制面板、混音器于一身，全新的一體化設計，菜單設計延續了索尼高端MVS系列切換臺的風格，融入了多種強大的功能和性能，具有極為優異的性價比。這款簡潔易用卻功能強大的多格式小型切換臺，同時具有視頻和音頻的處理功能，既是一款八通道的視頻切換臺，又是一款六通道音頻混音器。具有一個鍵控器，多種預設DME劃像圖案，一個內置的多畫面顯示處理器，一通道幀存儲輸出，每個信號源均具有一路輸入靜止功能，可通過USB端口輸入靜止畫面。而且還具有3D模式功能，可以用來制作基本的3D視頻節目；

3.1.3 存儲卡式現場錄像機 PMW-50

PMW-50 具有3.5英寸顯示屏和兩個SxS存儲卡插槽。在節目預覽、素材復制、SDI記錄，以及與非編系統連接等多種現場操作應用中，PMW-50都能夠發揮重要的作用。這款錄像機與XDCAM手持式攝錄一體機使用相同的電池和交流適配器，用戶無需準備專用電源，即可快速、便捷地投入到現場工作中。PMW-50支持MPEG HD422、HD420以及標清格式記錄。此外，SxS存儲卡上的數據可方便地復制到外置硬盤中外部移動硬盤中，可節省額外的數據存儲成本。錄制的文件格式是MXF或MPEG4，壓縮編碼方式是 MPEG HD422 時，兩臺錄像機可直接錄制PGM或AUX輸出長達2x2小時（使用64GB存儲卡），還可當作一路視頻輸入源進行回放，并與其他視頻自由切換。

   3.1.4 15英寸高清專業液晶監視器 LMD-1510W

本系統包括兩臺15英寸高清專業液晶監視器，其中一臺用于顯示切換臺的PGM信號；另一臺通過切換臺的多畫面顯示功能，在顯示器上可以顯示4分屏畫面或10分屏畫面。

? 高純度彩色濾色片，優異的亮度和對比度

? 109% 峰值白色和 10 比特信號處理

? 色溫和伽瑪選擇

? 圖像延遲最小化模式 (行加倍)

? 多種信號輸入，包括 SDI和 HDMI

? 標示設置，包括寬高比表示，中央標示和安全區域標示

? 面板尺寸( 對角線) 15.6 英寸

? 分辨率1366 x 768 (WXGA)

? 寬高比16:9

3.2 音頻設備描述

3.2.1 耳機和領夾式話筒套裝DWZ-B70HL

作為精品課錄制中主教老師所使用的音頻設備，用于收錄老師的聲音。

3.2.2 手持話筒DWZ-M70

作為精品課錄制教室中吊裝使用，用于收錄學生的聲音。

? 智能反饋消減器

索尼的智能反饋消減器能夠在反饋?zhàn)?/span>得讓人難以忍受之前，使用高性能DSP和索尼獨有的反饋消除算法，對不必要的反饋(嘯叫)進行抑制。而且，相當于最多1024頻段的抑制濾波器會連續自動進行實時調諧，消除反饋，避免原有聲音質量下降，這樣，就能為主持人、歌手和聽眾帶來高質量的音效。用戶還能選擇使用反饋抑制濾波器的音頻輸出——例如，可將原有音頻輸出到主PA系統，同時將處理過的音頻輸出到監視揚聲器上。

? 一流的數字音頻質量

高質量24比特線性PCM數字傳輸能夠?yàn)?/span>用戶帶來純凈的音頻感受，以及10 Hz 到22 kHz的寬頻率范圍。使用這些

高質量數字音頻套裝，用戶能夠感受到主持人和歌手的專業音效。由于數字無線話筒套裝不使用壓縮擴展器，就避免了使用傳統模擬無線系統時經常發生的音效下降情況。

? 兩種射頻模式保證可靠的傳輸

DWZ-M70套裝和DWZ-B70HL套裝提供兩種可供選擇的射頻模式。用戶可方便地選擇最適合2.4GHz射頻環境的一種模式。

[寬帶跳頻模式]

此模式能夠降低與同一環境中使用的其他無線設備(如Wi-Fi裝置)發生干擾。它不要求用戶必須具備無線電頻率的技術知識。寬帶調頻模式還能夠進行額外的糾錯，讓傳輸更加安全*。

[窄帶跳頻模式]

此模式能夠降低與使用的其他設備(如用于燈光控制的2.4GHz 無線遙控器)發生干擾。在同時使用多個無線系統時，這一模式可以讓用戶對頻率進行分配**。

? 穩定的傳輸

使用無線話筒傳輸系統時，可能會發生接收中斷(信號丟失)的問題。而使用DWZ系列，發生信號丟失的情況會被降低至最小化。由于采用了空間分集接收系統，此系列可通過使用雙天線輸入/接收電路實現穩定的接收。這些接收信號通過兩種不同路徑傳輸，并可自動選擇更強的射頻信號進行輸出。

? 高安全性的傳輸

這兩款DWZ系列套裝都可提供128位標準加密技術，確保傳輸信號的安全，避免信號被他人攔截。使用這種加密性能，用戶就不必擔心機密的信息被他人盜取。

3.3 無線傳輸及控制描述

3.3.1 攝像機無線控制

PMW-EX260攝像機配備無線適配器后，用戶就能使用筆記本電腦或時下流行的智能手機和平板電腦對攝像機進行無線遠程控制。用戶可以控制的操作包括變焦、聚焦、光圈、白平衡、記錄和停止等。

3.3.2 視音頻無線傳輸

本系統視頻信號和音頻信號都可以通過無線設備由前端攝像機拍攝端無線傳輸至后端的FFP箱載端，在EFP箱載端再進行信號的切換和錄制等工作。

3.3.3 云臺無線控制

本系統的云臺也可以通過無線設備進行遠程無線控制，操作人員只需在EFP箱載端既可同時完成對攝像機的控制、切換及錄制，還可根據實際需要完成對云臺的控制。

3.4 供電系統描述

3.4.1 攝像機支架供電

攝像機支架支持交流和直流兩種供電方式，兩種供電模式可以自動切換。

3.4.2 EFP箱體供電

EFP箱體內部設有電路保護功能及一鍵開機功能，在箱體上只需要一鍵即可開啟所有設備。
